При аппаратной калибровке используется специальный прибор – колориметр, который позволяет с высокой точностью измерять характеристики монитора: гамму и цветовую температуру и точно изменять их под необходимые стандарты. Вместе с каждым колориметром поставляется программное обеспечение, управляющее процессом измерения и изменения характеристик монитора. Рассмотрим калибровку с помощью колориметра XRite DTP92 и программы Monitor Optimizer.

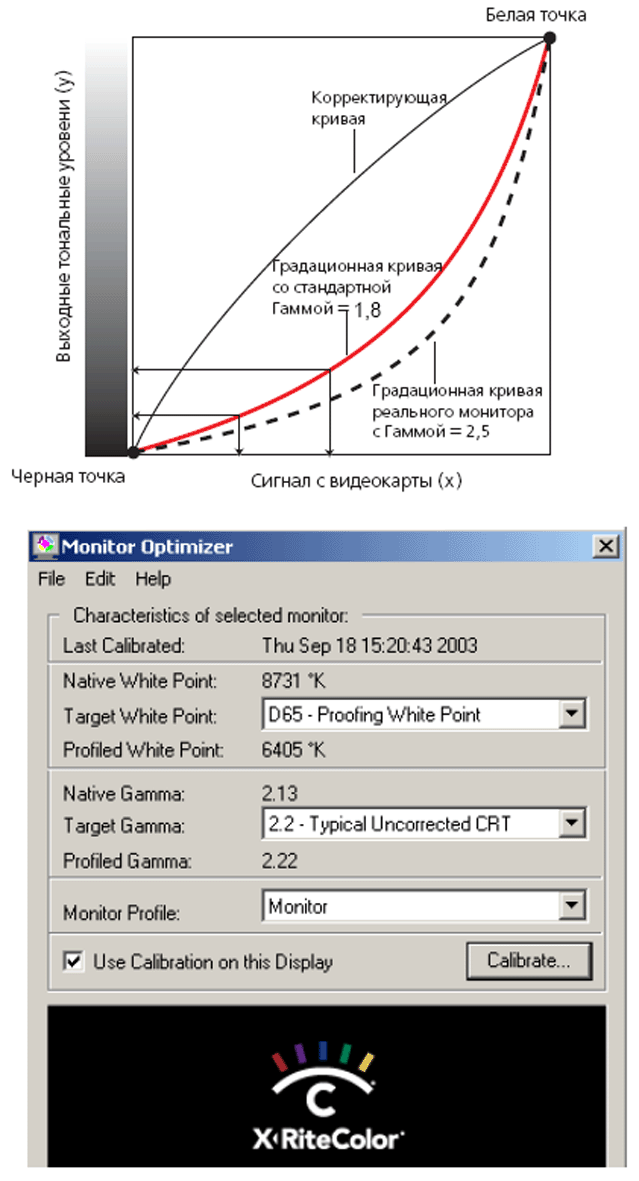

Первый шаг. Задание стандарт' ных характеристик гамма'функ' ции (Target Gamma) и цветовой температуры (Target White Point). Гамма – это параметр, определяющий контраст изображения на мониторе. Иногда этот параметр еще называют относительной яркостью. Гамма определяет способность монитора равномерно распределять тона между точками белого и черного и описывает градационную кривую по формуле y=xгамма. Стандартным значением гаммы при подготовке изображений является 1,8. При этом градационная кривая обеспечивает равномерное распределение яркостей по всему диапазону от черной до белой точки. В реальной ситуации гамма может сильно отличаться от необходимой стандартной и тогда требуется так называемая гамма-коррекция, исправляющая форму градационной кривой. Для этого используется корректиру щая кривая. Может понадобится различная гамма-коррекция для каждого Red, Green и Blue каналов. Гамма'коррекция изменяет сигнал видеокарты, таким образом чтобы обеспечивалась стандартная гра' дационная кривая. Цветовая температура под которую выполняется калибровка выбирается равной 5000 К или 6500 К в зависимости от белезны бумаги <<<РИСУНОК>>>
Второй шаг. Настройка «теней» градационной кривой за счет определения яркости монитора. Яркость подбирается такой, чтобы градации в темном нижнем прямоугольнике были слегка различимы. Это определит различимость деталей в темных зонах изображений. Далее выбрать режим Calibrat and Profile и нажать кнопку Calibrat. <<<РИСУНОК>>>
Третий шаг. Аппаратное измерение характеристик, калибровка и профилирование монитора. Установить колориметр измерительными датчиками по центру серой окружности и нажать кнопку Calibrat. Далее происходит автоматическое измерение градаций яркости по трем цветовым каналам (три градационные кривые) и исправление формы градационных кривых под установленные параметры гаммы и температуры. Отчет о результате калибровки выводится в окне. В нем показываются результирующие градационные кривые и точность установки гаммафункции и цветовой температуры. Программа Monitor Optimazer позво ляет сравнить состояние монитора до калибровки и после путем включения и выключения флажка Use Calibration on this Display. Флажок доступен в основном окне программы, которое появляется при ее запуске. <<<РИСУНОК>>>
